Аппарат отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 Ростов мод. 2210 производства ЗАО "Ростовгазоаппарат"
ГОСТ 20219-74; ГОСТ 20219-93; ТУ 51-20-25-92
Предназначен для местного водяного отопления жилых помещений площадью до 125 м2.
Аппарат отопительный газовый бытовой с водяным контуром АОГВ -11,6-3 предназначен для местного водяного отопления жилых помещений.
Аппарат не предназначен для отбора горячей воды на бытовые нужды.
Аппарат выпускается в двух исполнениях: исп. 1 (круглая облицовка), исп. 2 (прямоугольная облицовка).
Прежде чем пользоваться аппаратом, ознакомьтесь с настоящим руководством. Нарушение правил эксплуатации может привести к несчастному случаю и вывести аппарат из строя.
Смонтированный аппарат может быть пущен в эксплуатацию только после приемки его работником местного управления газового хозяйства, инструктажа владельца и заполнения вкладыша (Приложение).
Работы по монтажу (газовая часть), пуско-наладку аппарата должна выполнять специализированная организация, имеющая право на данный вид работ по проекту, утвержденному местным управлением газового хозяйства и в соответствии с настоящим руководством по эксплуатации.
Проверяет и чистит дымоходы специализированная организация по заявкам домовладельцев или домоуправления.
Профилактическое обслуживание, устранение неисправностей, ремонт аппарата и газопроводов осуществляются местным управлением газового хозяйства.
Сравнительная таблица по всем моделям АОГВ и АОГВК мод. 2210-2216
| Модель |
АОГВ 11,6
мод.2210 |
АОГВК 11,6
мод.2210 |
АОГВ 17,4
мод.2210 |
АОГВК 17,4
мод.2210 |
АОГВ 23,2
мод.2216 |
АОГВК 23,2
мод.2216 |
АОГВ 29
мод.2216 |
АОГВ 35
мод.2216 |
АОГВК 35
мод.2216 |
Номинальная тепловая
мощность, кВт |
11,6 |
11,6 |
17,4 |
17,4 |
23,2 |
23,2 |
29 |
29 |
35 |
| Приведенный расход газа |
|
|
1,18 |
1,18 |
1,76 |
1,76 |
2,3 |
2,3 |
2,94 |
3,55 |
3,55 |
|
|
0,87 |
0,87 |
1,21 |
1,21 |
|
|
|
|
|
Ориентировочная площадь
отопления, м2 |
125 |
125 |
100–200 |
100–200 |
100–250 |
100–250 |
150–300 |
150–400 |
150–400 |
КПД по отходящим газам,
%, не менее |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
Расход воды в режиме
горячего воодснаб. при
нагреве на Δt=35°C, л/мин |
|
3,5 |
|
3,5 |
|
7 |
|
|
10 |
Присоединительная резьба
штуцера для подачи
газа, дюйм |
G½ |
G½ |
G¾ |
G¾ |
G¾ |
G¾ |
G¾ |
G¾ |
G¾ |
| Подвод/отвод |
|
к отопительной части
|
G1½ |
G1½ |
G1½ |
G1½ |
G2 |
G2 |
G2 |
G2 |
G2 |
|
к водонагревательной части
|
|
G½ |
|
G½ |
|
G½ |
|
G½ |
|
|
Внутренний диаметр
газоотводящего патрубка,
дм, не менее
|
1,15 |
1,15 |
1,25 |
1,25 |
1,38 |
1,38 |
1,38 |
1,38 |
1,38 |
| Габаритные размеры, мм |
|
высота
|
865 |
865 |
865 |
865 |
850 |
850 |
850 |
850 |
850 |
|
ширина
|
Ø410 |
Ø410 |
Ø410 |
Ø410 |
330 |
330 |
380 |
380 |
380 |
|
глубина
|
|
|
|
|
550 |
550 |
550 |
550 |
550 |
| Масса, кг |
43 |
47 |
49 |
52 |
56 |
72 |
65 |
80 |
82 |
В моделях 23,2; 29 и 35 форма исполнения прямоугольная
ТЕХНИЧЕСКИЕ ДАННЫЕ
Аппарат работает на природном или сжиженном газе с номинальным давлением соответственно 1274 Па или 2940 Па (130 мм. вод. ст. или 300 мм. вод. ст.) и обеспечивает стабильную работу при давлении природного газа в диапазоне 65 . . . 180 мм. вод. ст. При падении давления природного газа ниже 130 мм. вод. ст. пропорционально уменьшается тепловая мощность аппарата.
Рабочее давление воды в системе отопления 100+20 кПа (1,0+0,2 кгс/см2).
|
Основные показатели аппаратов исп. 1, исп. 2.
- номинальная тепловая мощность основной горелки, 11,6 кВт
- приведенный расход газа к стандартному
- природного, 1,18 м3/ч
- сжиженного, 0,87 кг/ч
- коэффициент полезного действия по отходящим газам, не менее 90%
- предел настройки температуры нагрева воды, 50...90оС
- минимальное разрежение в дымоходе, 2,94(0,3) Па (мм вод. ст.)
- диаметр отверстий в соплах:
- горелка основная
- природный газ 2,8 мм
- сжиженный газ 1,9 мм
- горелка запальная
- природный газ 0,5 мм
- сжиженный газ 0,25 мм

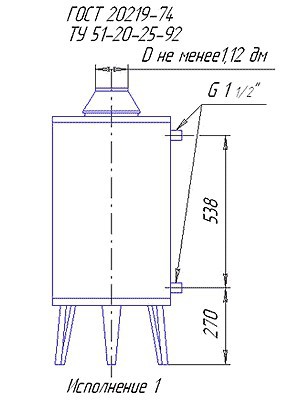

- габаритные размеры аппарата, мм:
- высота (без зонта) 865 мм
- диаметр (глубина) 410 мм
- ширина 420 мм
- масса аппарата, 43 кг
- внутренний диаметр газоотводяшего патрубка, не менее 1,12 дм
- присоединительная резьба штуцера для подвода и отвода воды G 11/2
- присоединительная резьба штуцера для подачи газа G 1/2
|
 |
Полный установленный срок службы (ресурс работы) аппарата 10 лет. После окончания срока службы аппарата необходимо провести его диагностирование (см.п.8) для получения разрешения на дальнейшую эксплуатацию или утилизацию (см.п.15) в специализированной организации, имеющей право на данный вид работ.
Масса цветных сплавов, содержащихся в деталях и узлах аппарата, подлежащих сдаче в виде лома при полном износе:
- алюминиевые сплавы 0,083 кг
- медные сплавы 0,53 кг
- цинковые сплавы 1,13 кг
Работы по монтажу аппарата и системы отопления производит специализированная организация, имеющая право на данный вид работ, в соответствии с проектом, разработанным по действующим правилам и нормам и утвержденному управлением газового хозяйства.
