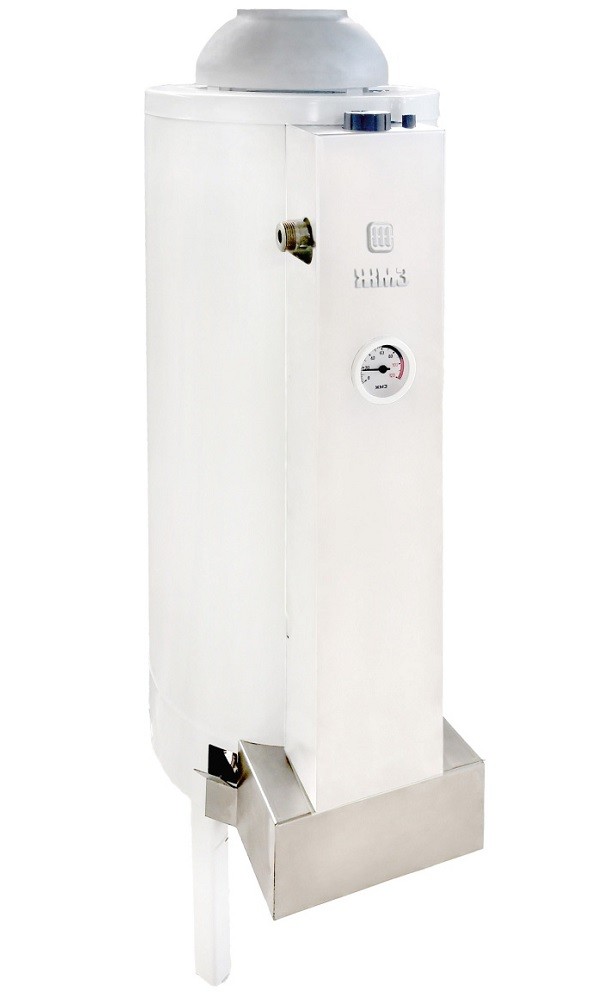

ЖМЗ АКГВ 11,6-3 Комфорт (Н) - газовый котел

Главная / Котлы / Газовые / ОАО «ЖМЗ» (Жуковские) / серия Комфорт

Рейтинг товара:

ЖМЗ АКГВ 11,6-3 Комфорт (Н) - газовый котел

сравнить

На складе: на заказ

Тип: Газовый

Автоматика: Mertic Maxitrol - Германия

Номинальная тепловая мощность, кВт: 11.6

Бренд: ЖМЗ

Камера сгорания: открытая

Производитель: ОАО ЖМЗ

Розжиг: Пьезоэлектрический

Теплообменник: Стальной

Тип установки: Напольный

Число контуров: двухконтурный

Диаметр дымохода, мм: 117

КПД, %: 80
Масса, кг: 35

11,6 кВт, двухконтурный, до 110 м2, 35 кг, 850x310x412, с автоматикой Mertic Maxitrol - Германия

41 990руб.

Описание товара

Руководство по эксплуатации

АОГВ 11,6-3 и АКГВ 11,6-3 предназначены для электронезависимых автономных систем отопления домов, дач площадью до 110 кв.м.

АКГВ-11,6-3 дополнительно обеспечивает потребителя горячей водой для бытовых нужд.

Аппараты применяются в системах отопления с естественной (открытая) и принудительной (закрытая) циркуляцией теплоносителя. Давление в закрытой системе должно быть не более1,5 кгс/кв.см.

Теплоноситель системы отопления - умягчённая вода либо бытовой антифриз (для АОГВ).

Аппараты работают на природном газе, при замене форсунок (основная горелка и запальник) - на сжиженном (баллонном) газе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Обозначение параметра	Аппарат
Обозначение параметра	АОГВ 11,6-3 КОМФОРТ	АКГВ 11,6-3 КОМФОРТ
1	2	3
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее: в режиме отопления в режиме ГВС	86	86 80
Вид газа: природный по ГОСТ 5542-87 сжиженный по ГОСТ 20448-90	+ +	+ +
Давление газа, Па (мм вод. ст.) природного: номинальное минимальное/ максимальное	1274 (130) 635 (65) / 1764 (180)
сжиженного: номинальное минимальное/ максимальное	2940 (300) 1960 (200) / 3528 (360)
Номинальная тепловая мощность, Вт (Ккал/ч)	11630 (10000)
Отопление помещений с теплопотерями, Вт, не более ориентировочная площадь отапливаемогопомещения высотой Н=2,7 м в зависимости от климатических условий местности, м²	9600 80 - 110
Расход газа: природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод.ст.) м3/ч (кг/ч), не более	1,3 0,43 (0,86)
Разрежение в дымоходе, Па (мм вод.ст.) - минимальное / максимальное	2,94 (0,3) / 29,4 (3,0)
Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегулятора. Допускается утечка, см3/ч, не более	70
Время розжига, с, не более	60
Индекс окиси углерода, об.%, не более	0,05
Диапазон поддержания температуры теплоносителя в теплообменнике, °С	50 - 90
Тип горелки	инжекционный
Вместимость бака, л	33	30
Наружный диаметр присоединительного патрубка газоотводящего устройства, мм	117±2
Присоединительная резьба штуцеров: подачи газа подвода и отвода теплоносителя СО подвода и отвода воды ГВС	G 1/2 G 1 1/2	G 1/2 G 1 1/2 G 1/2
Расход воды в режиме ГВС при нагреве на At=35 0С л/мин, не менее	-	3,34
Давление воды перед аппаратом в системе ГВС, кПа (кгс/см2) максимальное минимальное	- -	588 (6,0) 14,7 (0,15)
Давление теплоносителя в СО, кПа не более	100
Расстояние от пола до оси входного патрубка газопровода, мм	592±5
Расстояние от пола до конца выходного патрубка теплообменника, мм	798±5
Расстояние от пола до оси входного патрубка теплообменника, мм	289±5
Расстояние от пола до оси входного патрубка змеевика, мм	-	768±5
Расстояние от пола до оси выходного патрубка змеевика, мм	-	603±5
Габаритные размеры, мм высота х ширина х глубина	850±5х310±5х412±5
Масса аппарата (без упаковки), кг не более	30	35

Аппарат отопительный газовый бытовой с водяным контуром АОГВ-11,6-3 КОМФОРТ предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппарат комбинированный газовый бытовой с водяным контуром АКГВ-11,6-3 КОМФОРТ предназначен для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления и горячего водоснабжения (ГВС).

ВНИМАНИЕ! После продажи аппарата покупателю завод-изготовитель не принимает претензий по некомплектности и механическим повреждениям.
ВНИМАНИЕ! Установка, пуско-наладка аппарата, переналадка для работы на сжиженном газе и инструктаж производятся специалистами газовой службы, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью.

Аппарат работает на природном и сжиженном газах.
Завод-изготовитель поставляет аппараты с форсунками под природный газ. Для работы на сжиженном газе необходимо произвести замену форсунок для природного газа на форсунки для сжиженного газа и выполнить в блоке автоматики перенастройку регулятора расхода газа.

ПРИМЕЧАНИЕ. Форсунки для сжиженного газа поставляются заводом по запросу покупателя за отдельную плату.

В качестве теплоносителя используется вода по ГОСТ Р 51232-98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ-11,6-3 КОМФОРТ применение вместо воды низкозамерзающей жидкости - бытового антифриза, рекомендованного для системы отопления.

Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа. Давление в СО в рабочем состоянии (при температуре теплоносителя в СО от 60 до 80 °С) должно быть не более 1,5 кгс/см².
На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см².
Для контроля давления в СО должен быть установлен манометр с пределом измерения от 0 до 4 кгс/см².

ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией аппарата, которые связаны с его постоянным техническим усовершенствованием.

Блок автоматики обеспечивает автоматическое плавное регулирование расхода газа в пределах от 100% до 60% мощности горелки в зависимости от температуры теплоносителя в теплообменнике аппарата. При подходе к заданной температуре теплоносителя горелка переходит на режим «малое пламя» и при достижении заданной температуры теплоносителя в теплообменнике аппарата происходит полное отключение основной горелки. При понижении заданной температуры теплоносителя в теплообменнике аппарата (не более 15 °С) происходит автоматическое плавное зажигание основной горелки.

Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ.

ВНИМАНИЕ! Запрещается оставлять без присмотра на длительный срок (более суток) работающий аппарат.

Аппарат должен подсоединяться к отдельному дымоходу.
Запрещается использовать в качестве дымохода вентиляционный канал и другие, не предназначенные для этого каналы.
Запрещается при аварийном отключении аппарата разжигать его без выяснения и устранения причины отключения.
Запрещается в аппарате АКГВ-11,6-3 КОМФОРТ применение в СО в качестве теплоносителя вместо воды антифриза.

ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию аппарата производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за аппаратом с внесением записи в контрольный талон (Приложение А) с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется.

ВНИМАНИЕ! Профилактический осмотр и ремонт аппарата производят специалисты газового хозяйства, сервисной службы завода-изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.

ВНИМАНИЕ! Наблюдение за работой аппарата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии.

ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ
Наименование работ	Периодичность выполнения работ
1	2
Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра	По мере необходимости
Проверка плотности всех соединений	По мере необходимости
Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя	По мере необходимости, но не реже одного раза в год
Очистка термопары от нагара	По мере необходимости
Проверка работоспособности автоматики по тяге, перегреву	По мере необходимости
Проверка работы автоматики безопасности по пламени и терморегулятора	По мере необходимости
Проверка работы пьезорозжига	По мере необходимости
Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом	По мере необходимости
Очистка турбуляторов от сажи	По мере необходимости. Обгорание нижних концов турбуляторов в процессе работы на длину 5° - 7° мм не влияет на работу изделия и не является дефектом
Замена деталей и ремонт	По мере необходимости

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Аппарат соответствует требованиям ГОСТ 20219-74, ТУ 1-01-0893-90.
Срок гарантии составляет 36 месяцев со дня продажи, но не более 48 месяцев со дня выпуска аппарата заводом-изготовителем. При отсутствии штампа торгующей организации гарантийный срок составляет 36 месяцев и исчисляется с даты выпуска аппарата.
Завод-изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве.
Гарантийный ремонт аппарата не производится в следующих случаях:
1. несоблюдение требований безопасности;
2. несоблюдение правил монтажа и подключения аппарата;
3. несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за аппаратом;
4. небрежность хранения, обращения, транспортировки аппарата владельцем или торгующей организацией;
5. применение в аппарате АКГВ-11,6-3 КОМФОРТ в качестве теплоносителя вместо воды любой другой жидкости;
6. а также по другим причинам, не зависящим от завода-изготовителя.
Аппарат принимается на гарантийный ремонт при соблюдении следующих требований:
1. работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем аппарата составляет акт, в котором указывает следующее:
2. заводской номер;
3. дату выпуска;
4. дату продажи;
5. описание дефекта;
6. предварительную причину его возникновения.

Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем аппарата заводу - изготовителю по адресу:

140184, Россия, Московская область, г. Жуковский, ул. Заводская, д.3 ОАО «Жуковский машиностроительный завод»
Тел. сервисной службы: (495) 556-68-22, (49648) 7-42-25

ВНИМАНИЕ! В случае проведения послегарантийного ремонта гарантийный срок на замененные детали, узлы и проведенные работы составляет 12 месяцев со дня проведения работ.

ВНИМАНИЕ! При нарушении требований, указанных в п.5, гарантийный ремонт заводом - изготовителем не производится.
Если при проверке специалистами завода-изготовителя подтверждается, что указанная в Акте поломка произошла по вине завода - изготовителя, то завод - изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов.
По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей аппарата не по вине завода-изготовителя, владельцу следует обратиться в службы газового хозяйства, сервисную службу завода-изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ.

ВНИМАНИЕ! В случае утери Руководства по Эксплуатации, дубликат гарантийного талона не выдается, владелец аппарата утрачивает право на бесплатный гарантийный ремонт.

На данной странице использованы материалы сайта производителя ОАО «Жуковский Машиностроительный Завод»
