Руководство по эксплуатации

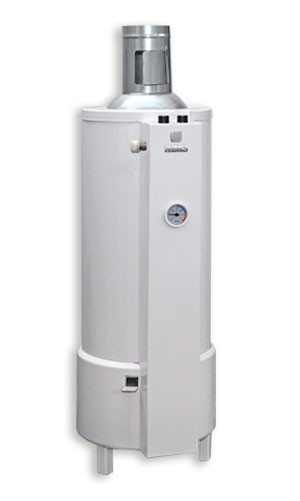

Аппарат отопительный газовый бытовой с водяным контуром АОГВ-29-3 Комфорт предназначен для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО). Аппарат комбинированный газовый бытовой с водяным контуром АКГВ-29-3 Комфорт предназначен для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления и горячего водоснабжения (ГВС).
В качестве теплоносителя используется вода по ГОСТ Р51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л.
ВНИМАНИЕ! Допускается для аппарата АОГВ-29-3 Комфорт применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”, «Теплый дом-65».
ВНИМАНИЕ! Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода-изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью.
ПРИМЕЧАНИЕ. Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.
Давление в системе отопления в рабочем состоянии (при температуре воды в системе отопления 60 – 80 °С) должно быть не более 1,5 кгс/см2.
На стояке (выходной трубе) должен быть установлен предохранительный клапан, отрегулированный на срабатывание при давлении в системе отопления 1,8 ± 0,1 кгс/см2.
Для контроля давления в системе отопления должен быть установлен манометр с пределом измерения 0 ÷ 4 кг/см2.
ПРИМЕЧАНИЕ. Возможны незначительные расхождения между описанием и конструкцией аппарата, которые связаны с его постоянным техническим усовершенствованием.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Параметры |
Обозначение |
| АОГВ-29-3 Комфорт |
АКГВ-29-3 Комфорт |
| 1 |
2 |
3 |
Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее:
-в режиме отопления
-в режиме ГВС |
89
-
|
89
80
|
Вид газа
- природный по ГОСТ 5542-87
- сжиженный по ГОСТ 20448-80 |
+
+ |
+
+ |
Давление газа, Па (мм вод.ст.)
природного:
- номинальное
- минимальное / максимальное
сжиженного:
- номинальное
- минимальное / максимальное |
1274 (130)
635 (65) / 1764 (180)
2940 (300)
1960 (200) / 3528 (360) |
| Номинальная тепловая мощность, Вт (Ккал/ч) |
29075 (25000) |
| Отопление помещений с теплопотерями, Вт, не более |
24500 |
| Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 |
200 ÷ 250 |
| Расход газа: |
| - природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более |
3,18 |
| - сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод.ст.) м3/ч (кг/ч), не более |
1,085 (2,17) |
|
Разрежение в дымоходе, Па (мм.вод.ст.)
Минимальное ⁄ максимальное |
2,94 (0,3) ⁄ 29,4 (3,0) |
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегулятора. Допускается утечка воздуха, см3/ч., не более |
70 |
| Время розжига, сек, не более |
60 |
| Индекс окиси углерода, об.%, не более |
0,05 |
| Диапазон поддержания температуры воды в теплообменнике, °С |
50÷90 |
| Тип горелки |
Инжекционный |
| Вместимость бака, л |
60 |
57 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм |
140±2 |
Присоединительная резьба штуцеров для:
- подачи газа
- подвода и отвода воды к отопительной части
- подвода и отвода воды к нагревательной части |
G¾
G2
- |
G¾
G2
G½ |
| Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 °С л/мин., не менее |
– |
8,9 |
Давление воды перед аппаратом в системе ГВС, кПа (кг/см2):
- максимальное
- минимальное |
–
– |
588 (6,0)
14,7 (0,15) |
| Давление воды в системе отопления, кПа, не более |
100 |
| Расстояние от пола до оси входного патрубка газопровода, мм |
120±5 |
| Расстояние от пола до конца выходного патрубка теплообменника, мм |
1050±5 |
| Расстояние от пола до оси входного патрубка теплообменника, мм |
292±5 |
| Расстояние от пола до оси входного патрубка змеевика, мм |
– |
587±5 |
| Расстояние от пола до оси выходного патрубка змеевика, мм |
– |
927±5 |
Габаритные размеры, мм:
высота х ширина х глубина |
1050±5 х 420±5 х 480±5 |
| Масса аппарата (без упаковки), кг, не более |
55 |
63 |
ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕ! Уход за аппаратом осуществляет владелец. Монтаж, первичный запуск аппарата должны выполняться только газовым хозяйством, сервисной службой завода - изготовителя или специализированными монтажными службами, имеющими специальную лицензию (разрешение) на данный вид работ.
ВНИМАНИЕ! Во избежание несчастных случаев и порчи аппарата ЗАПРЕЩАЕТСЯ:
- - включать аппарат лицам, не прошедшим специальное обучение (инструктаж) и детям;
- - применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
- - включать аппарат при отсутствии тяги в дымоходе и без предварительного заполнения системы отопления и аппарата водой;
- - нажимать кнопку пусковую и вращать ручку регулировочную термостата без надобности;
- - настраивать ручку регулировочную термостата на температуру воды выше 90 °С;
- - стучать по горелке, автоматике, поворачивать ручку крана газового, ручку регулировочную термостата с помощью ключей, плоскогубцев и других инструментов;
- - класть на аппарат и трубопроводы легковоспламеняющиеся предметы (бумагу, тряпки и т.п.);
- - производить сушку белья возле аппарата и на трубопроводах;
- - класть на аппарат или вблизи от него пожароопасные вещества и материалы;
- - пользоваться неисправным аппаратом;
- - владельцу производить ремонт и переустановку аппарата, а также вносить в конструкцию какие-либо изменения.
ВНИМАНИЕ! Запрещается в аппарате АКГВ-29-3 Комфорт применение в отопительной системе в качестве теплоносителя вместо воды антифриза.
ВНИМАНИЕ! Избегайте применения в аппарате АОГВ-29-3 низкокачественного (поддельного) антифриза, так как это ведет к появлению шума (стука) в баке при работе аппарата.
ВНИМАНИЕ! Работа по установке, подключению и пуску в эксплуатацию аппарата производится газовым хозяйством, сервисными или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, по проекту, согласованному с эксплуатационной организацией (трестом) газового хозяйства. Специалист службы, производящий пуск газа, должен провести инструктаж с пользователем по правилам пользования и ухода за аппаратом с внесением записи в контрольный талон (Приложение А) с обязательным подтверждением подписью и печатью. При отсутствии данных записей контрольный талон будет считаться недействительным и гарантийный ремонт не выполняется.
ВНИМАНИЕ! Профилактический осмотр и ремонт аппарата производят специалисты газового хозяйства, сервисной службы завода – изготовителя, сервисной службы, имеющей лицензию (разрешение) на данный вид работ.
ВНИМАНИЕ! Наблюдение за работой аппарата возлагается на владельца, который обязан содержать аппарат в чистоте и исправном состоянии.
ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ПРОФИЛАКТИЧЕСКИХ РАБОТ, ПРОВОДИМЫХ СЕРВИСНОЙ СЛУЖБОЙ
Наименование работ |
Периодичность выполнения работ |
| 1 |
2 |
| Прочистка сопел основной и запальной горелок, труб теплообменника, фильтра |
По мере необходимости
|
| Проверка плотности всех соединений |
При каждом посещении по графику технического обслуживания
|
| Проверка тяги в дымоходе и свободного вращения дверцы тягопрерывателя |
По мере необходимости, но не реже одного раза в год
|
| Разборка и смазка крана газового перед аппаратом. |
По мере необходимости (в случае заедания)
|
| Очистка термопары от нагара |
По мере необходимости
|
| Проверка работоспособности автоматики по тяге, перегреву |
То же
|
| Проверка работы автоматики безопасности по пламени и термостата |
То же
|
| Проверка работы пьезорозжига |
По мере необходимости
|
| Прочистка металлической щеткой горелочных пазов в верхней части горелки от окалины, сажи, солей конденсата. После прочистки продуть горелку воздухом |
То же
|
| Очистка турбуляторов от сажи |
По мере необходимости. Обгорание нижних концов турбуляторов в процессе работы на длину 50ч70 мм не влияет на работу изделия и не является дефектом
|
| Смена мелких деталей и ремонт |
По мере необходимости
|
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Аппарат соответствует требованиям ГОСТ 20219-74, ТУ 1-01-0893-90.
Срок гарантии составляет 36 месяцев со дня продажи, но не более 48 месяцев со дня выпуска аппарата заводом-изготовителем (12 месяцев - предпродажное хранение). При отсутствии штампа торгующей организации гарантийный срок (36 месяцев) исчисляется с даты выпуска аппарата.
ПРИМЕЧАНИЕ. Завод - изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения, приведенных в данном руководстве.
ВНИМАНИЕ! Гарантийный ремонт аппарата не производится в следующих случаях:
- - несоблюдение требований безопасности;
- - несоблюдение правил монтажа и подключения аппарата;
- - несоблюдение правил эксплуатации, обслуживания, ремонта и ухода за аппаратом;
- - небрежность хранения, обращения, транспортировки аппарата владельцем или торгующей организацией;
- - применение в аппарате АКГВ-29-3 Комфорт в качестве теплоносителя вместо воды любой другой жидкости;
- - а также по другим причинам, не зависящим от завода-изготовителя.
ВНИМАНИЕ! Аппарат принимается на гарантийный ремонт при соблюдении следующих требований:
- - работник газового хозяйства, специалист службы, имеющей лицензию (разрешение) на данный вид работ, совместно с владельцем аппарата составляет акт, в котором указывает следующее:
- - наименование аппарата;
- - заводской номер;
- - дату выпуска;
- - дату продажи;
- - описание дефекта;
- - предварительную причину его возникновения.
Акт, вместе с копией контрольного талона и дефектным узлом направляется владельцем аппарата заводу - изготовителю по адресу:
140184, Россия, Московская область, г. Жуковский, ул. Заводская, 3
ОАО «Жуковский машиностроительный завод»,
Тел. сервисной службы: (495) 556-68-22, (496 - 48) 7-42-25
ПРИМЕЧАНИЕ. При нарушении требований, гарантийный ремонт заводом - изготовителем не производится.
РИМЕЧАНИЕ. Если при проверке специалистами завода - изготовителя подтверждается, что указанная в акте поломка произошла по вине завода - изготовителя, то завод - изготовитель производит гарантийный ремонт или замену неисправных деталей и узлов.
ПРИМЕЧАНИЕ. По истечении гарантийного срока, а так же в случае выхода из строя узлов и деталей аппарата не по вине завода - изготовителя, владельцу следует обратиться в службы газового хозяйства, сервисную службу завода - изготовителя, специальную сервисную службу, имеющую лицензию (разрешение) на данный вид работ.
Средний срок службы аппарата – не менее 14-ти лет.
ВНИМАНИЕ! Для аппаратов АОГВ-29-3 Комфорт срок службы аппарата значительно сокращается при применении в качестве теплоносителя вместо воды бытовых антифризов Hot Blood, “Dixis”, «Теплый дом - 65” и других аналогичных им низкозамерзающих жидкостей. Возможно появление шума (стука) в баке при работе аппарата.
ВНИМАНИЕ! Запрещается применение в качестве низкозамерзающей жидкости антифризов “Арктика”, ”Ассол”, ”Буртас” и аналогичных им.
|
