Руководство по эксплуатации газового котла ИШМА 25 У

НАЗНАЧЕНИЕ

Руководство по эксплуатации газового котла ИШМА 25 У

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВНИМАНИЕ! Перед эксплуатацией котла внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем руководстве.

Инструктаж владельца, пуск котла в работу, обслуживание, устранение неисправностей, ремонт газопроводов производится эксплуатационной организацией газового хозяйства или организацией, выполняющей её функции.

Проверка и чистка дымохода, ремонт и наблюдение за системой отопления производится владельцем котла.

ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП ДЕЙСТВИЯ КОТЛА ИШМА У.

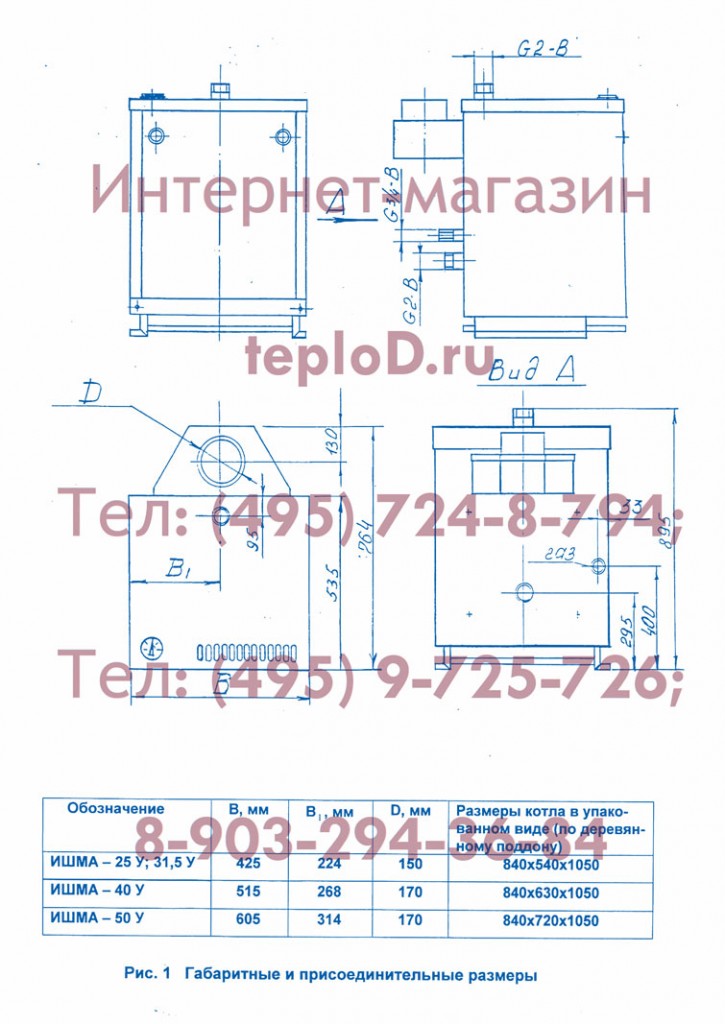

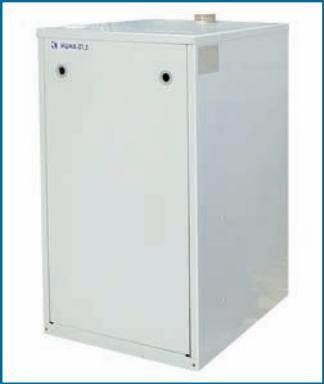

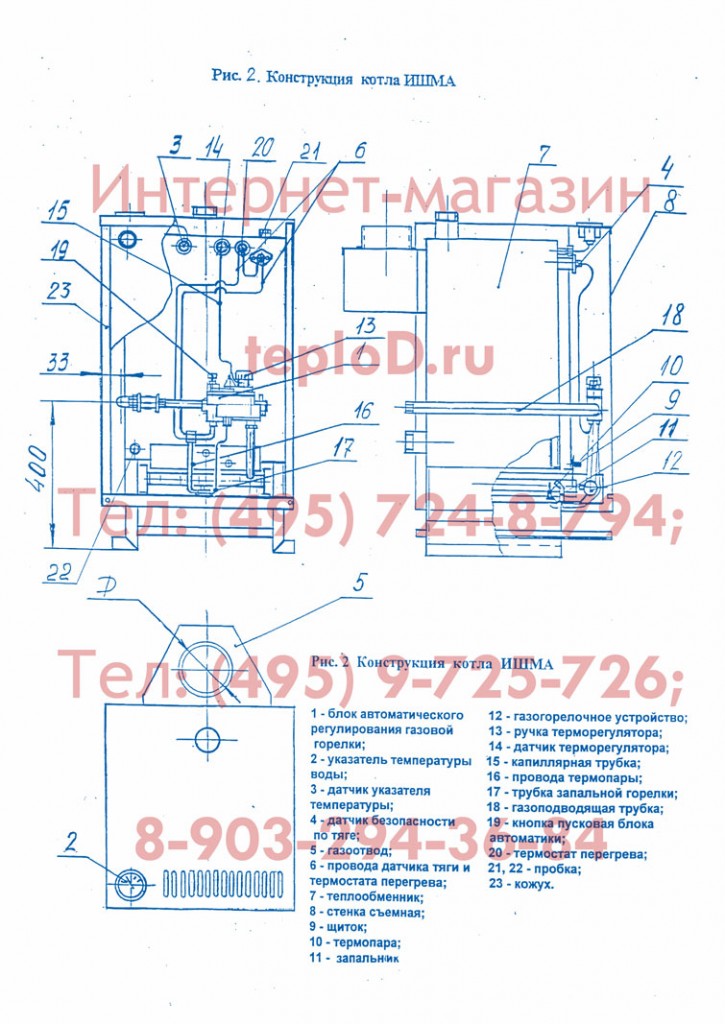

Котёл (рисунок 2 из раздела фотографии) состоит из следующих основных узлов и деталей:

ПРИНЦИП ДЕЙСТВИЯ.

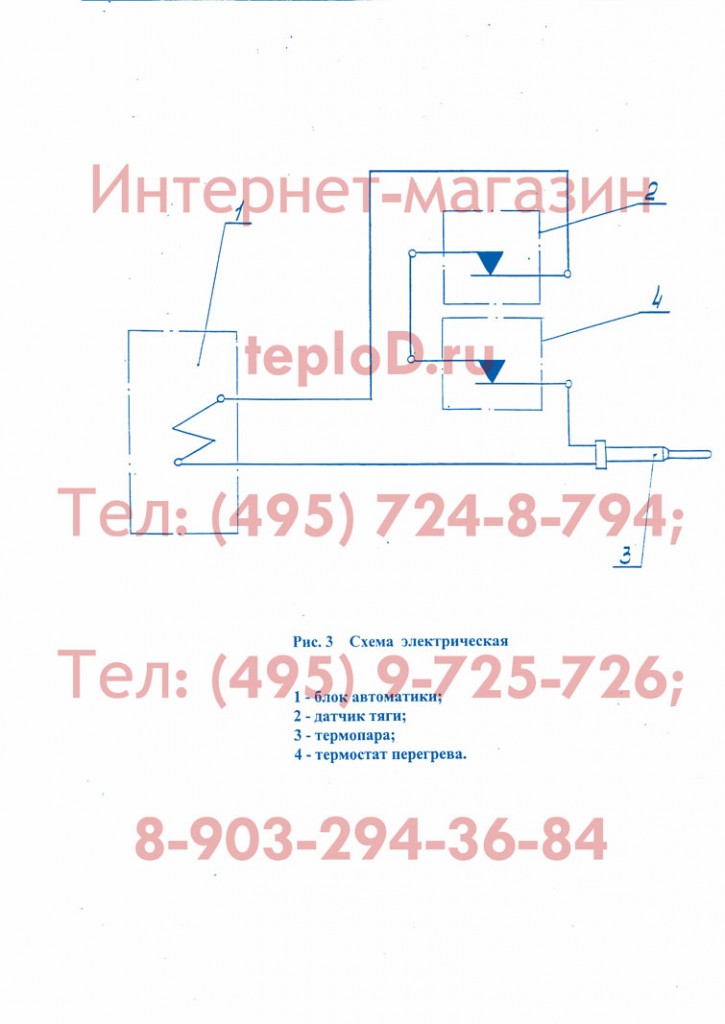

(Схема электрических соединений)

(Элементы управления газовым клапаном. Вид сверху.)

Котел состоит из следующих основных узлов и деталей: теплообменника (п.7), газогорелочного устройства (п.12), газоотвода (п.5), облицовки (кожуха) (п.23), съемной панели (п.8), щитка (п.9), указателя температуры воды (п.2) с датчиком (п.3), газоподводящей трубки (п.18).

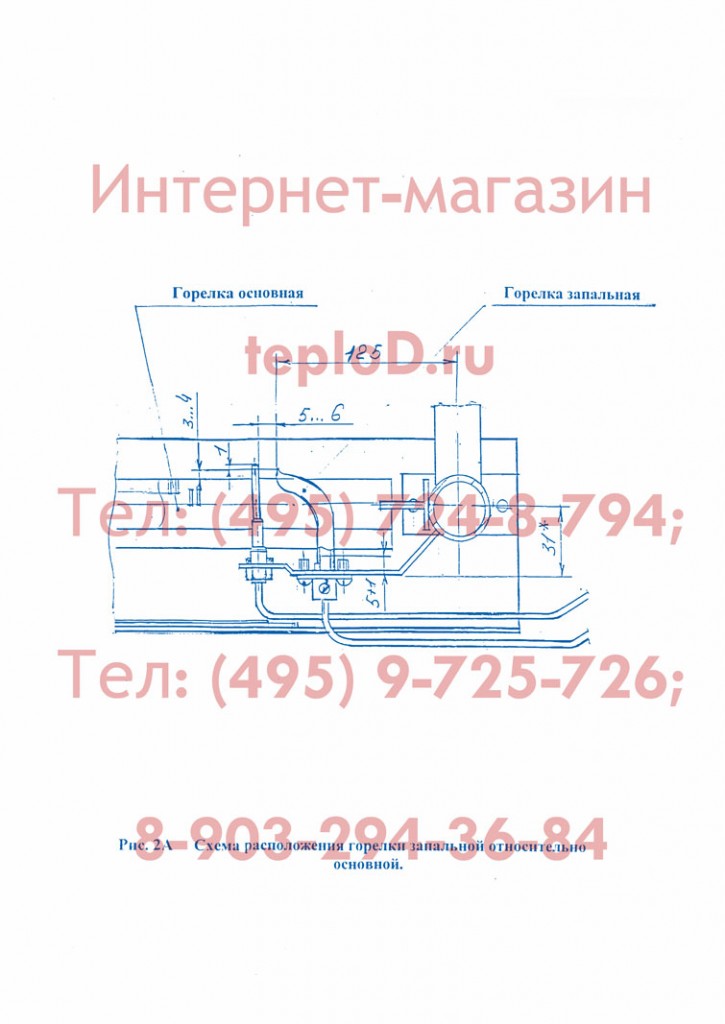

Газогорелочное устройство выполнено в виде рамки с установленными в ней горелочными трубами, выполненными из нержавеющей стали.
На котел установлена система автоматики САБК - Т, состоящая из блока автоматики (п.1) с датчиком температуры (п.14), блока запальной горелки (п.11) с термопарой (п.10), датчика тяги (п.4) и термостата перегрева (устанавливается по заказу) (п.20).
Датчики термометра, регулятора температуры и термостат перегрева устанавливаются в верхней части водяной полости теплообменника котла, датчик тяги - в контрольном отверстии дымоотводящего коллектора котла.
В целях стабилизации разрежения в топке при изменении тяги в дымоходе в нижней стенке газоотвода выполнена щель.

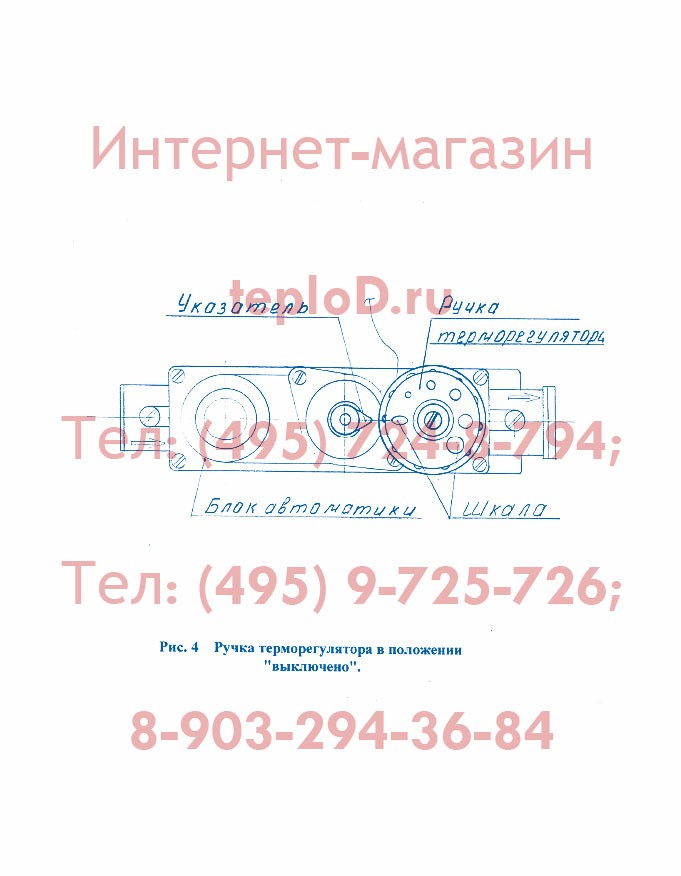

На ручке (п.13) терморегулятора имеется шкала, от установки которой относительно указателя на крышке блока автоматики зависит температура нагреваемой в котле воды. Зависимость температуры нагреваемой воды от положения шкалы ручки терморегулятора представлена в таблице 3.

МОНТАЖ

Монтаж котла производится специализированной строительно-монтажной и эксплуатационной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ и СНиП.
Помещение, где устанавливается котёл, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка. Необходимый для горения воздух в помещение может поступать через неплотности и щели в
окнах, дверях и т. д.

Достаточность воздуха, проникающего данным образом в помещение или необходимость устройства специальных каналов зависит от конкретного помещения, мощности котла, наличия других приборов-отребителей воздуха (кислорода). В данном вопросе рекомендуется посоветоваться со специалистами. В любом случае следует руководствоваться следующими нормами:

1. На 1 куб.м. сжигаемого газа необходимо 10 куб.м. воздуха.

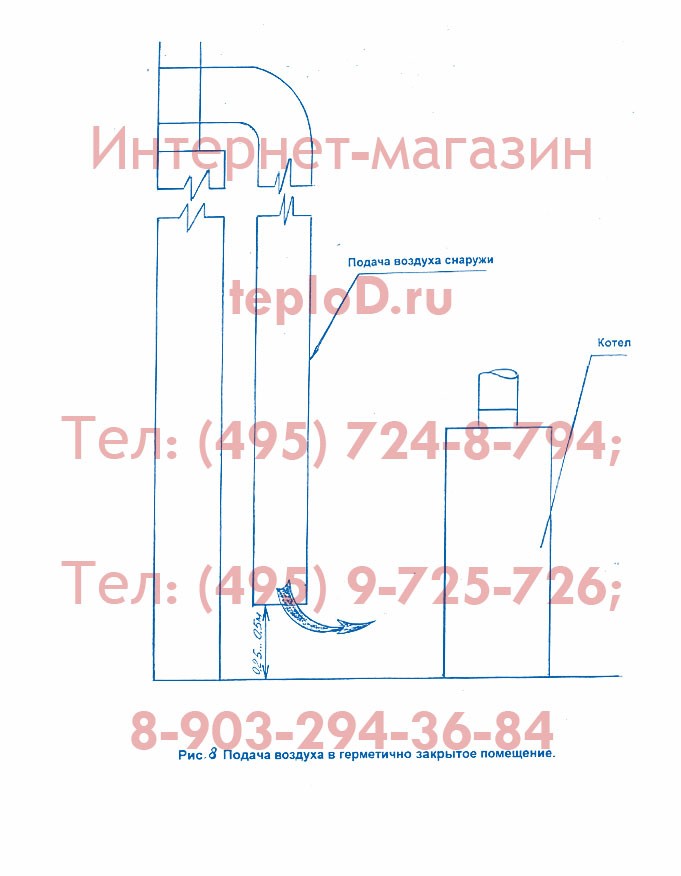

2. Для герметически закрытых помещений свободная площадь сечения воздуховода должна выбираться из расчёта 1 кв.см. на каждые 225 Вт потребляемой мощности (мощности горелок) газовых приборов.

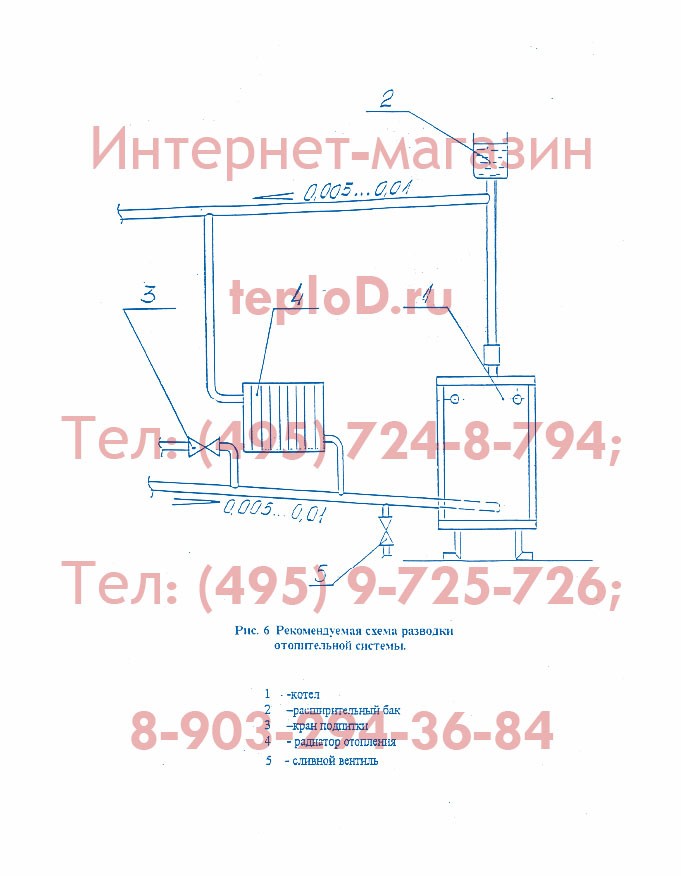

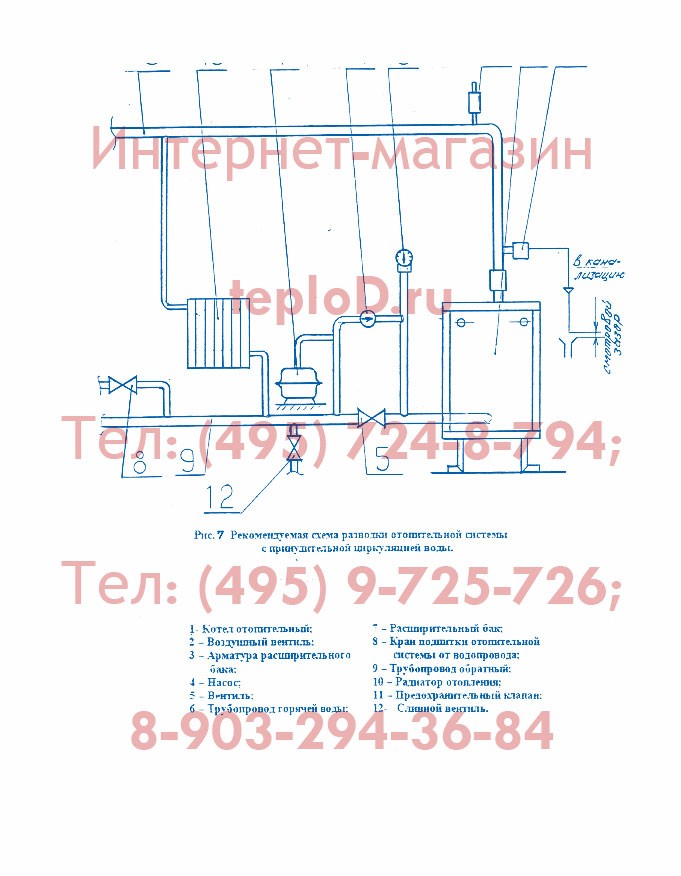

Рекомендуемая схема системы отопления приведена на по рисунке 6 из раздела фотографии

ПРИМЕЧАНИЕ. Котлы ИШМА – NS могут быть использованы и в других схемах отопления с применением самых различных устройств повышения эффективности, удобства пользования и безопасности эксплуатации. При выборе схем отопления рекомендуется обратиться к специалистам.

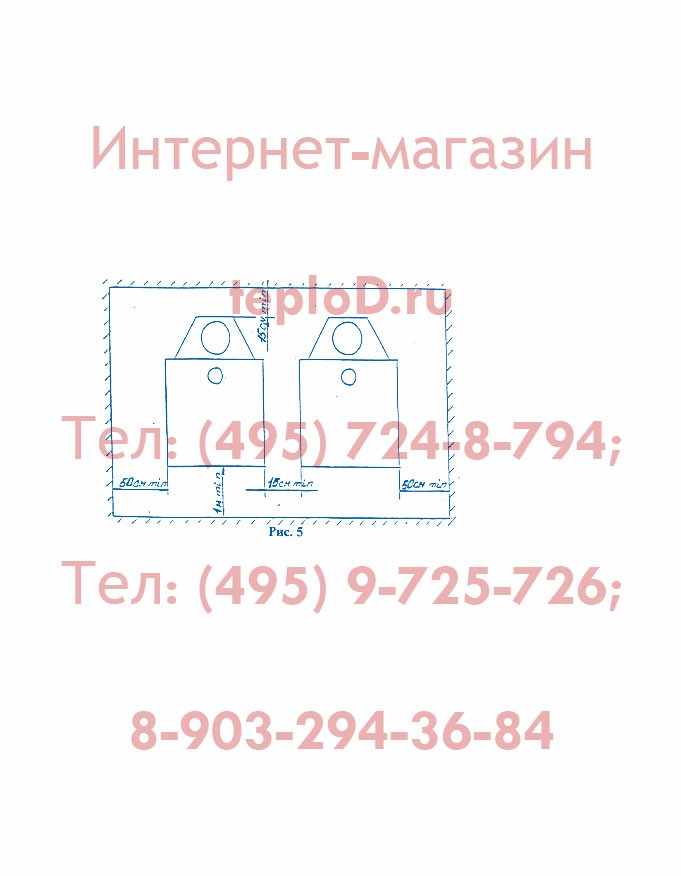

Котел устанавливаются в помещении с обязательным обеспечением необходимых для обслуживания и ремонта расстояний в соответствии с нормами (см.схема размещения котла ИШМА (вид сверху).

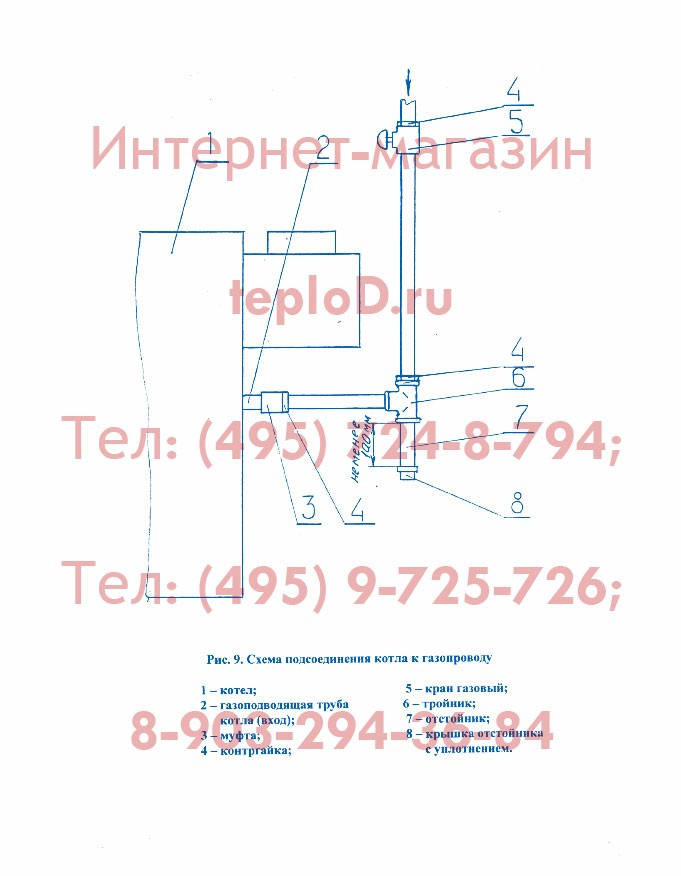

На газоподводящей трубе перед котлом обязательно должен быть установлен газовый кран, перекрывающий доступ газа к котлу (см. схема подсоединения котла ИШМА к газопроводу).

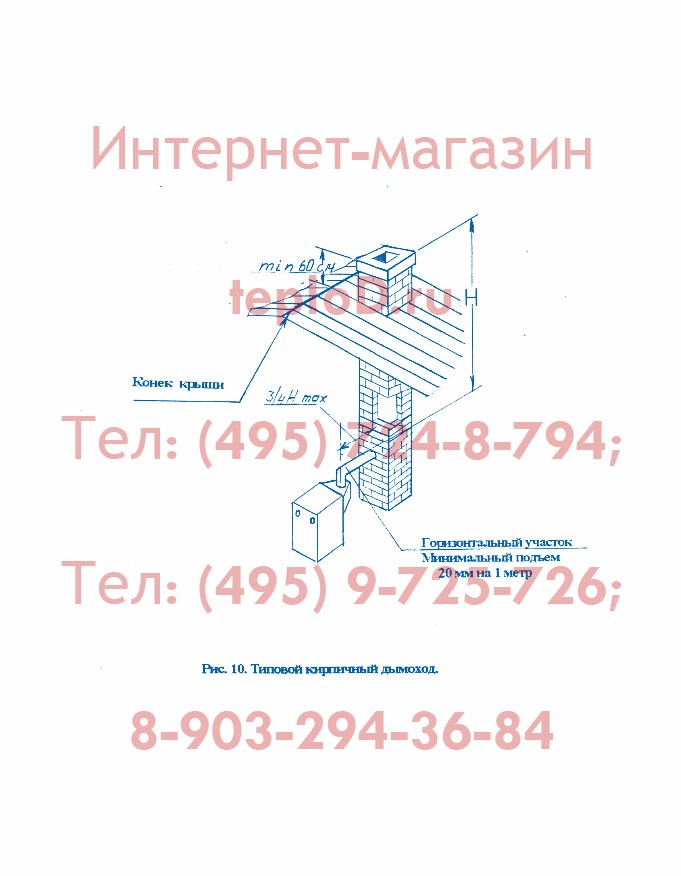

Конструкция дымохода должна соответствовать требованиям местных стандартов строительства. Типовой кирпичный дымоход представлен на рисунке (см. Типовой кирпичный дымоход для котла ИШМА).

ВНИМАНИЕ! При первом включении или при длительном перерыве в работе запальная горелка может не гореть из-за наличия воздуха в газопроводе. В этом случае нужно удерживать ручку и периодически нажимать кнопку пьезовоспламенителя через каждые 5…10 сек до успешного розжига запальной горелки.

ПРИМЕЧАНИЕ: В случае запуска котла в эксплуатацию через год и более со дня выпуска возможно погасание запальной горелки при отпускании пусковой кнопки из-за отсутствия контакта в цепи термопары вследствие образования пленки окислов. Необходимо проверить все контакты цепи термопары, при необходимости – зачистить мелким наждачным полотном. Затем – повторить розжиг запальной горелки.

ПРИМЕЧАНИЕ: Если запальная горелка не загорается более 5-ти минут, переведите ручку в положение «•» и вызовите специалиста.

ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

К обслуживанию допускаются лица, ознакомленные с устройством и правилами эксплуатации котла.
Во избежание несчастных случаев и порчи котла ЗАПРЕЩАЕТСЯ:

1. включать котёл детям и лицам, которые не ознакомлены с инструкцией по эксплуатации;
2. эксплуатировать котёл с неисправной газовой автоматикой;
3. эксплуатировать котёл без заземления или зануления или с неисправными за земляющими проводниками (см.п.5.9 «Монтаж»);
4. применять в качестве теплоносителя вместо воды другие жидкости**;
5. пользоваться горячей водой из отопительной системы для бытовых целей;
6. применять огонь для обнаружения утечек газа (для этих целей пользуйтесь мыльной эмульсией);
7. включать котёл при отсутствии тяги в дымоходе и без предварительного за полнения системы отопления водой;
8. класть на котёл и трубопроводы и хранить вблизи легковоспламеняющиеся предметы (бумага, тряпки и т.д.);
9. владельцу производить ремонт и переустановку котла, а также вносить в конструкцию какие-либо изменения.

При неработающем котле газовые краны должны быть закрыты.

При обнаружении в помещении запаха газа немедленно выключите котёл, от кройте окна и двери, вызовите по телефону, находящемуся вне данного помещения, аварийную газовую службу. До её приезда и до устранения утечки газа не производите работ, связанных с огнём, искрообразованием (не включайте электроосвещение, не пользуйтесь газовыми и электрическими приборами, не зажигайте огня, не пользуйтесь телефоном и т.д.).

В случае возникновения пожара немедленно сообщите в пожарную часть по телефону «01». При неправильном пользовании котлом возможно отравление газом или окисью углерода (угарным газом). Признаками отравления являются: тяжесть в голове, сильное сердцебиение, рвота, одышка, нарушение двигательных функций. Пострадавший может внезапно потерять сознание.

Для оказания первой медицинской помощи пострадавшему вызовите скорую помощь по телефону «03» , вынесите пострадавшего на свежий воздух, тепло укутайте и не дайте заснуть, при потере сознания дайте понюхать нашатырный спирт и сделайте искусственное дыхание.

В случае применения циркуляционного электронасоса надёжно заземлить трубопровод системы отопления. Изоляция проводов, корпус эл.двигателя, переключатель скоростей должны быть исправны.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.

ВНИМАНИЕ!
Наблюдение за работой котла возлагается на владельца, который обязан содержать котёл в чистоте и исправном состоянии.
Периодически (по необходимости) следует подпитывать систему отопления водой.
По окончании отопительного сезона рекомендуется промыть систему отопления раствором щелочи (0,5 кг кальцинированной соды на 10 л воды).

ВНИМАНИЕ! Техническое обслуживание и ремонт котла производят работники газового хозяйства согласно «Инструкции по проведению технического обслуживания внутридомового газового оборудования».

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель гарантирует исправную работу котла в течение гарантийного срока при условии соблюдения правил транспортирования, хранения и эксплуатации, указанных в паспорте.

Гарантийный срок эксплуатации котла – 30 месяцев со дня продажи через розничную торговую сеть, а для внерыночного потребления – 24 месяца со дня получения котла потребителем.

В течение гарантийного срока устранение неисправностей котла производится за счет завода – изготовителя специалистом газового хозяйства или представителем завода. О производстве ремонта должна быть сделана запись в приложении №2 «Руководства по эксплуатации».

В случае выхода из строя в течении гарантийного срока какого-либо узла по вине завода изготовителя на основании талона на гарантийный ремонт специалист газового хозяйства совместно с владельцем котла должен составить акт по прилагаемому образцу, который вместе с дефектным узлом и с талоном на гарантийный ремонт высылается владельцем заводу по адресу:
Россия, 398510 Липецкая область, Липецкий район, с. Боринское ул. С – Щедрина, 31 – А.

При отсутствии дефектного узла, талона на гарантийный ремонт и акта завод изготовитель претензий не принимает.

Если в акте подтверждается, что поломка произошла по вине завода, на основании акта завод высылает владельцу исправный узел.

Завод-изготовитель не несёт ответственности и не гарантирует работу котла в следующих случаях:

1. несоблюдение правил установки, эксплуатации, обслуживания котла;
2. небрежного хранения, обращения и транспортирования котла владельцем или торгующей организацией;
3. если монтаж и ремонт котла производились лицами, на то не уполномоченными;
4. некачественного монтажа системы отопления или смонтированной без проекта;
5. неисправностей, возникших в результате применения в качестве теплоносителя вместо воды бытовых антифризов;
6. отсутствует штамп торгующей организации в талоне на гарантийный ремонт и свидетельстве о продаже.

Работы по техническому диагностированию выполняют специализированные организации, имеющие разрешительные документы Ростехнадзора.

Срок службы котла до списания – не менее 15 лет.

** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов» согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию. Перед заливом нового теплоносителя тщательно проверить все узлы соединений и промыть систему.
ЗАПРЕЩАЕТСЯ применение в качестве низкозамерзающей жидкости антифризатипа «Арктика» и других теплоносителей на основе этиленгликоля.
